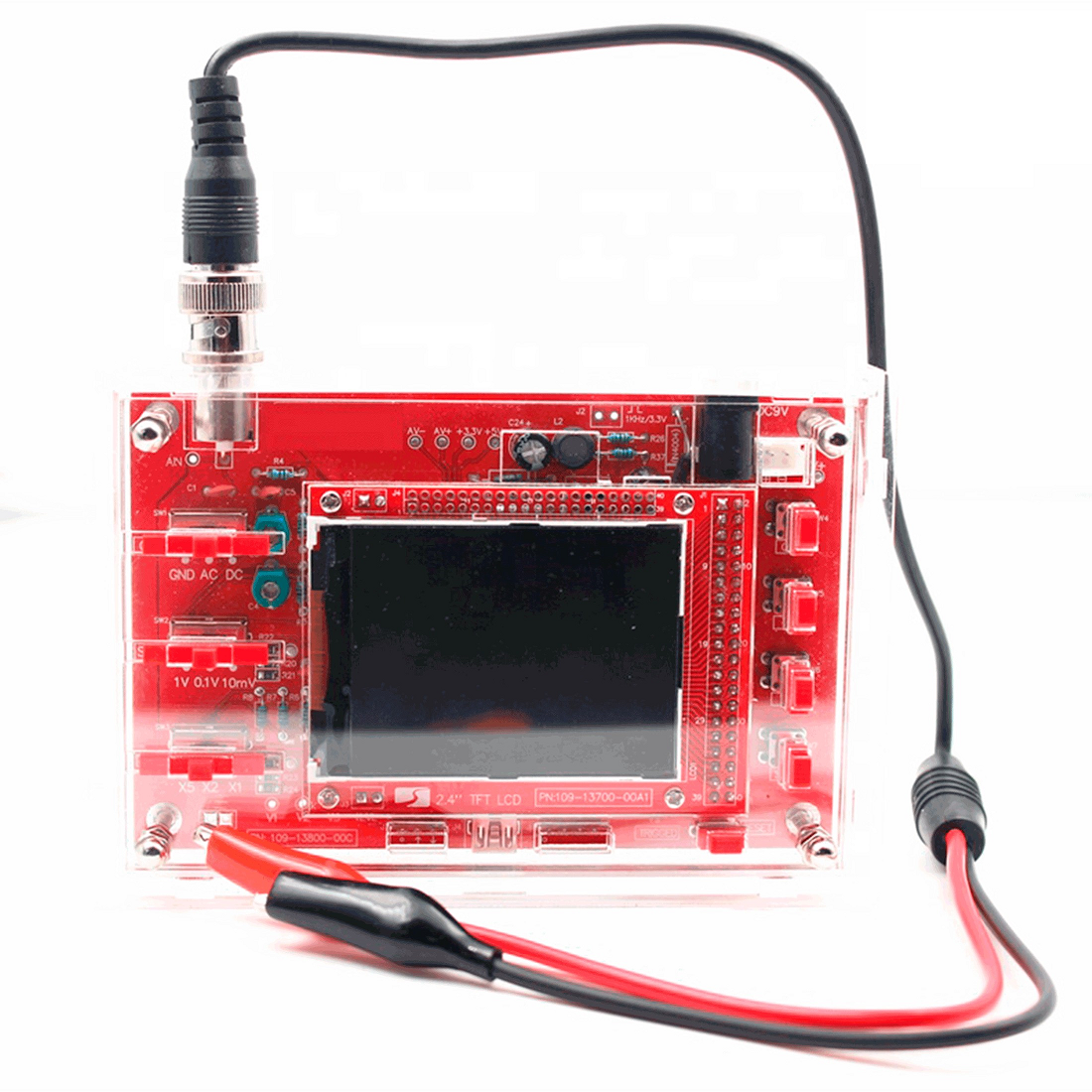

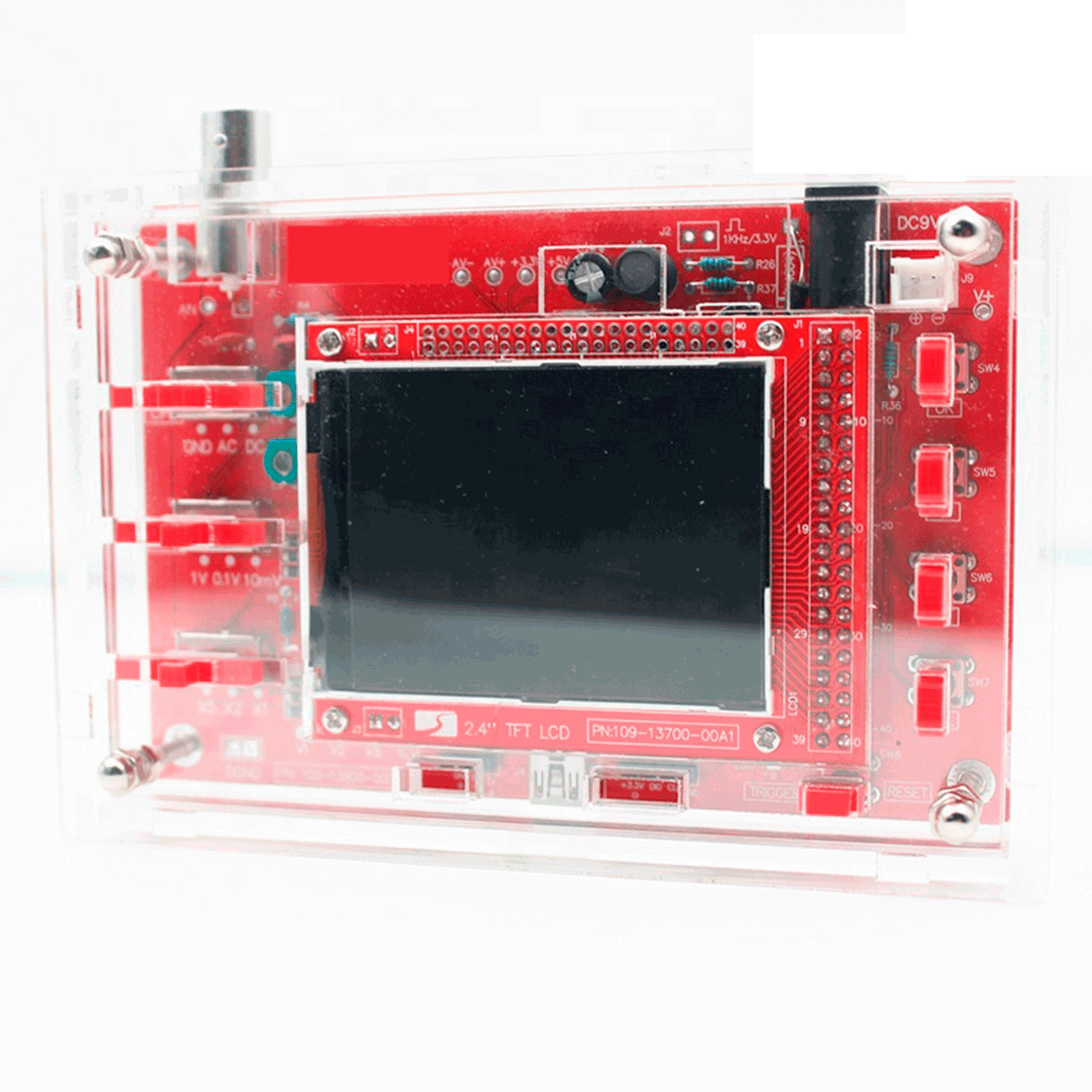

Kit de Entrenamiento Osciloscopio DSO138 con Funciones Básicas para Montaje y Operación Sencillos

Descripción del producto

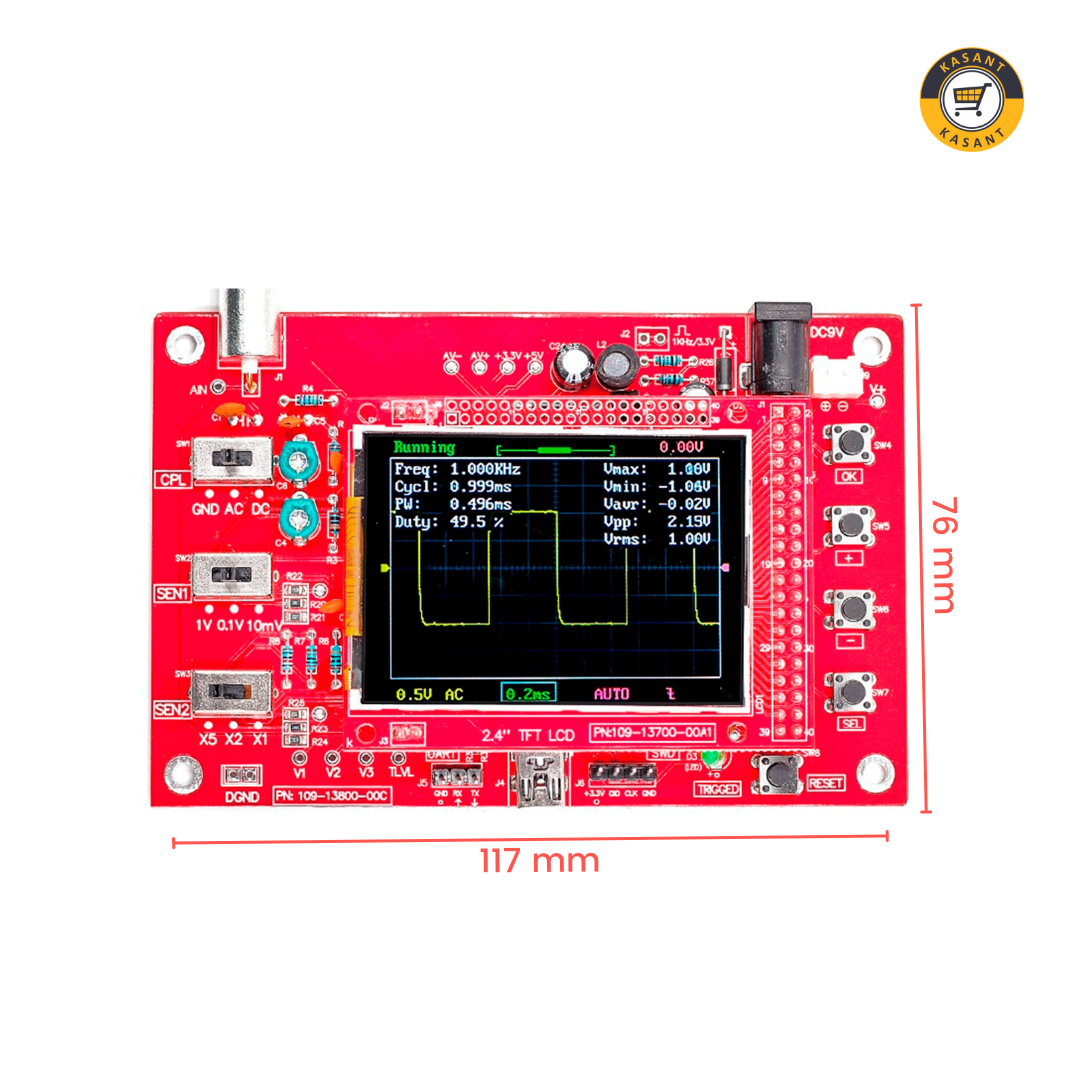

DSO138 fue diseñado como un kit de osciloscopio de entrenamiento. Contiene sólo las funciones básicas del osciloscopio sin características de lujo. La simplicidad en la estructura y la facilidad en el montaje/operación se encuentran entre los principales objetivos del diseño. Para estos fines, DSO138 utiliza principalmente piezas de orificio pasante. El corazón de DSO138 es un procesador Cortex-M3 ARM (STM32F103C8) de ST. Utiliza TFT LCD de 2,4 pulgadas (320 x 240 matriz de puntos, 262K colores) como su elemento de visualización y muestra formas de onda agradables y claras. Se proporcionan instrucciones detalladas de montaje en combinación con guía de resolución de problemas y esquema. Los códigos de origen también están disponibles para permitir que el usuario agregue sus propias características.

Este kit DSO138 tiene todas las piezas SMD pre-soldadas (PN: 13801K). El MCU ha sido preprogramado y no requiere reprogramación.

DSO138 es parcialmente de código abierto. Esto abre la posibilidad de que los usuarios agreguen diferentes características o desarrollen nuevas aplicaciones en el hardware.

Características principales de DSO138:

Ancho de banda analógico: 0 – 200 KHz.

Tasa de muestreo: 1 Msps máx.

Sensibilidad: 10 mV/Div – 5 V/Div.

Error de sensibilidad: < 5%

Resolución vertical: 12 bits.

Base horaria: 10us/Div – 500s/Div

Longitud de registro: 1024 puntos

Señal de prueba integrada de 1 kHz/3,3 V.

Función de forma de onda congelada (HOLD) disponible.

Nota: requiere fuente de alimentación de 9 V CC. No incluidas.

Índice característico:

Frecuencia máxima de muestreo en tiempo real: 1 Msps

Precisión: 12 bits

Profundidad del búfer de muestreo: 1024 bytes

Ancho de banda analógica: 0-200 KHz

Sensibilidad vertical: 10mV / Div – 5V / Div (Progreso según 1-2-5)

El desplazamiento vertical se puede ajustar con instrucciones.

Impedancia de entrada: 1 MΩ

Voltaje máximo de entrada: 50Vpp (sonda 1: 1), 400Vpp (sonda 10: 1)

Los métodos de acoplamiento incluyen DC / AC / GND

Rango de base de tiempo horizontal: 10μs / Div – 50s / Div (Progreso según 1-2-5)

Con el modo de disparo automático, convencional y único, es conveniente capturar formas de onda instantáneas

Disparo en flancos ascendentes o descendentes

La posición del nivel del gatillo es ajustable con indicación

Forma de onda observable antes del disparo (retardo negativo)

La visualización de la forma de onda se puede congelar en cualquier momento (función HOLD)

Viene con una fuente de señal de prueba de onda cuadrada de 1 KHz / 3,3 V
