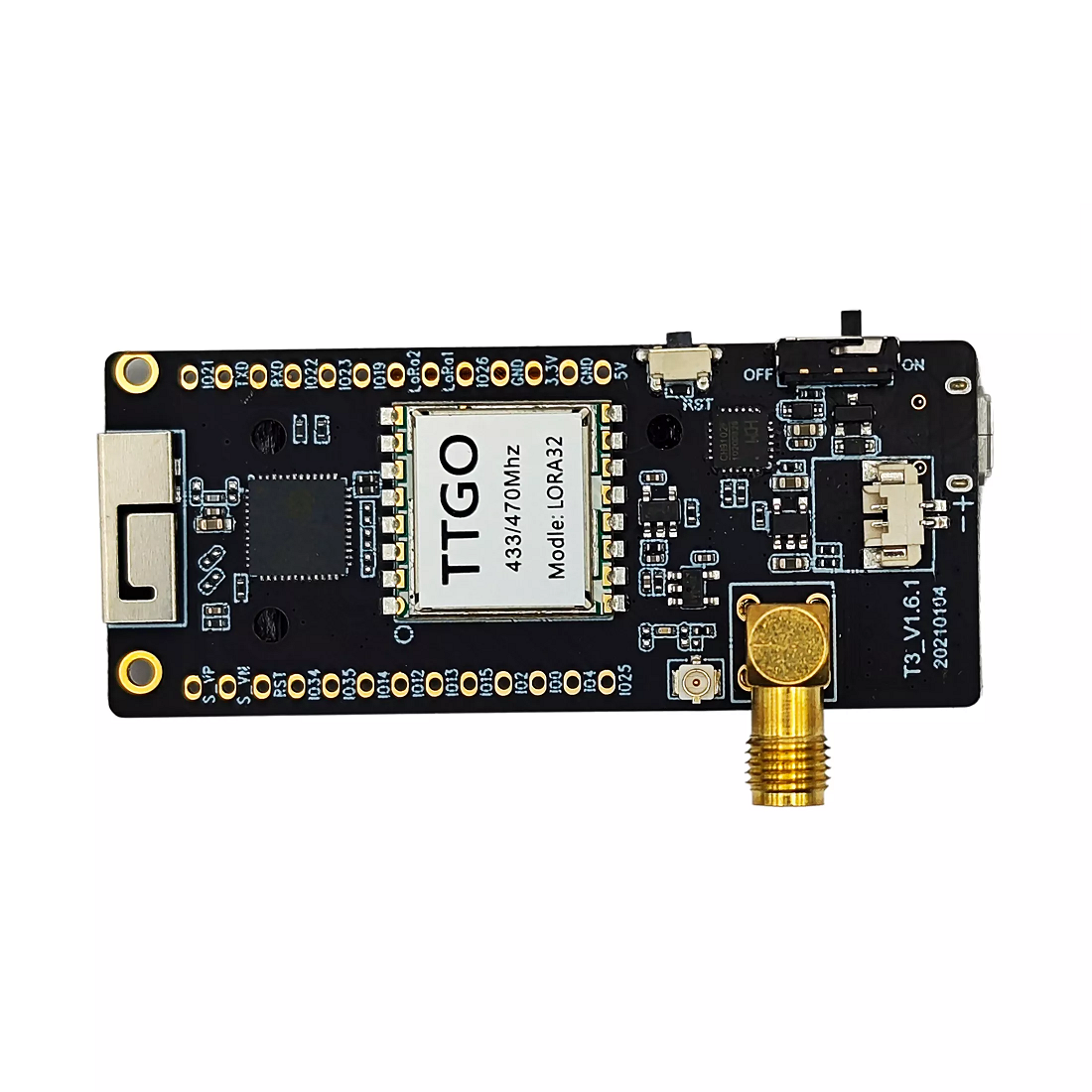

Placa de Desarrollo TTGO LoRa32 V1.61 433MHz

La LILYGO TTGO LoRa32 433 Mhz V1.61 es una placa de desarrollo de bajo costo basada en el microcontrolador ESP32 de Espressif y un chip de radio LoRa SX1276. Aquí te proporciono algunas características de esta placa:

Microcontrolador ESP32 de doble núcleo de 32 bits a 240 MHz
Soporte de comunicación inalámbrica LoRa en la banda de frecuencia de 433 MHz
Bluetooth 4.2 y Wi-Fi 802.11 b/g/n/e/i
Conector de antena SMA
Puertos GPIO de 26 pines con soporte para interfaces SPI, I2C, UART, ADC, DAC, PWM, etc.

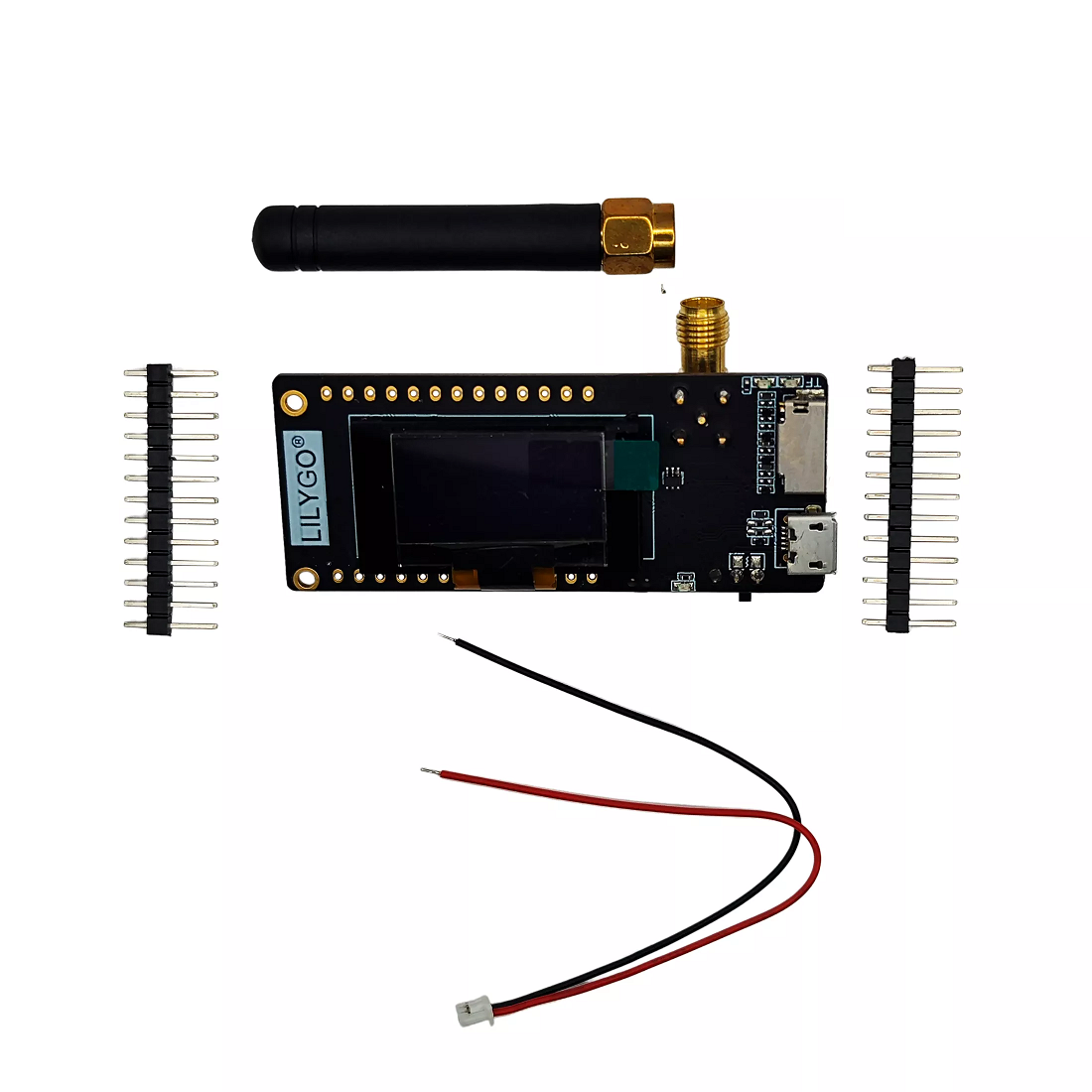

Pantalla OLED de 0,96 pulgadas integrada
Puerto micro-USB para alimentación y comunicación
Memoria flash de 4 MB

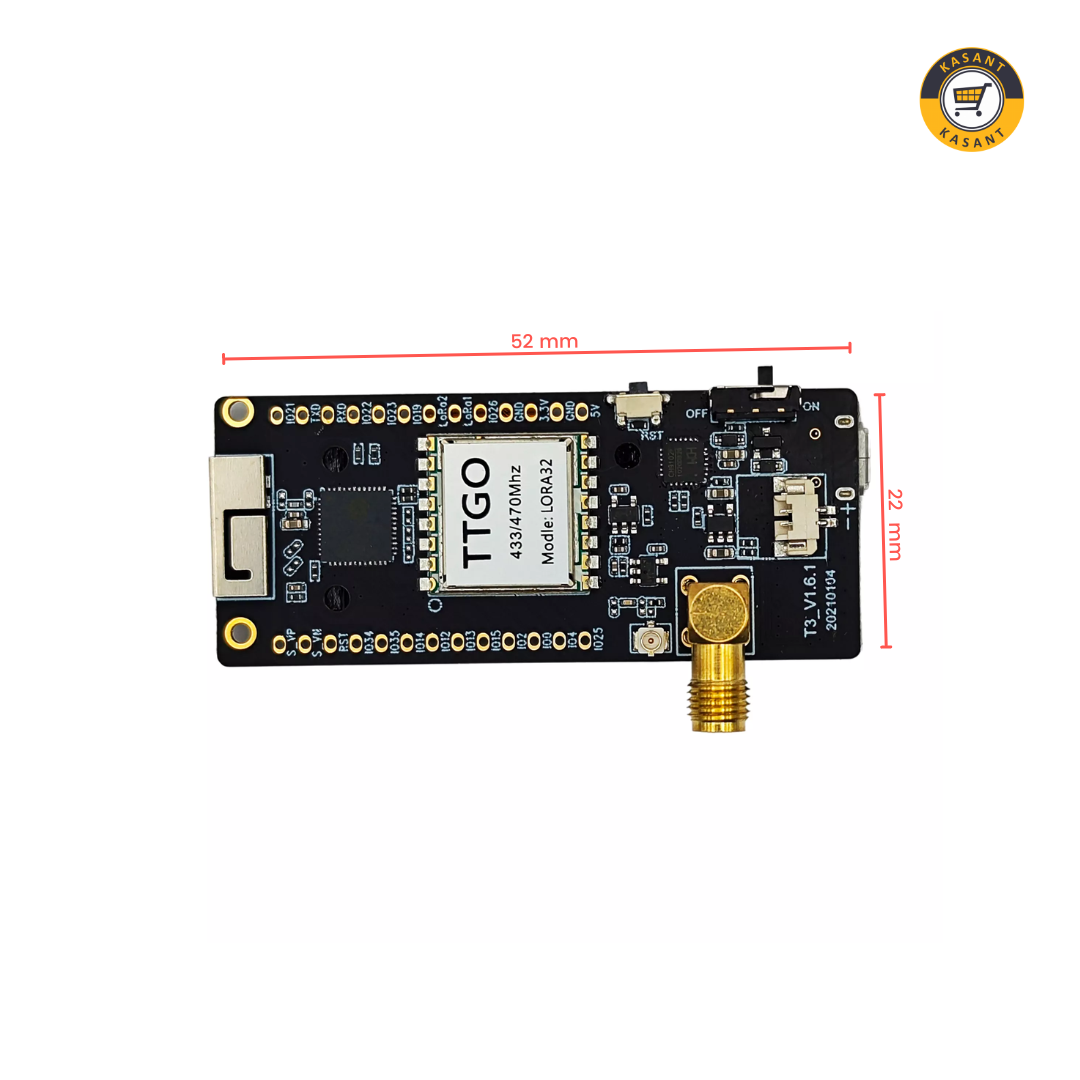

Tamaño compacto de 52 mm x 22 mm x 12 mm
La placa viene con un firmware preinstalado que se puede programar utilizando el IDE de Arduino o el entorno de desarrollo de Espressif IDF. Es adecuada para aplicaciones de IoT, redes de sensores y comunicación de larga distancia.

Características
Voltaje de alimentación MicroUsb: 5V/1A
Interruptor de encendido
Conector IPX / IPEX para antena SMA
Conector con rosca para antena SMA
Chip USB a Serial: CH9102F
Rango de temperatura: -40 ℃ ~ + 85 ℃
Dimensiones: 64.47 x 27mm x 8.54mm
Interfaz de carga y descarga de batería de litio
Conector de batería: JST 1.25mm 2 pines
Corriente máxima de carga: 500 mA

Especificaciones
Lora32
Frecuencia de funcionamiento: 433Mhz
Potencia de transmisión: + 20dBm
Sensibilidad de recepción:
-139dBm @ LoRa y 62.5Khz y SF = 12 y 146bps
-136dBm @ LoRa y 125Khz y SF = 12 y 293bps
-118dBm @ LoRa y 125Khz y SF = 6 y 9380bps
-123dBm@FSK&5Khz&1.2Kbps
Error de frecuencia: +/- 15 KHz
Espacio FIFO: 64 bytes
Velocidad de datos:
1.2K~300Kbps@FSK
0.018K~37.5Kbps@LoRa
Modo de modulación: FSK, GFSK, MSK, GMSK, LoRa TM, OOK
Forma de interfaz: SPI
Corriente de sueño:
0.2uA@SLEEP
1.5uA@IDLE
Función RSSI digital
Corrección automática de frecuencia
Control de ganancia automática
Manejador de paquetes de datos altamente configurable
Pines: 26(DI0 / IO0), 23(IRQ / RESET), 18(NSS / SE), 5(SCK), 27(MOSI / SDI), 19(MISO / SDO)

ESP32
ESPchip: ESP32 PICO-D4
Flash: 4MB

Wifi:
Protocolo: 802.11 b / g / n (802.11n, velocidad de hasta 150 Mbps) Polimerización A-MPDU y A-MSDU, admite intervalo de protección de 0,4 μS
Rango de frecuencia: 2,4 GHz ~ 2,5 GHz

Bluetooth:
Protocolo: Cumple con el estándar bluetooth v4.2 BR / EDR y BLE
Frecuencia de radio: Con receptor NZIF de sensibilidad de -97dBm, emisor AFH de clase 1, clase 2 y clase 3
Frecuencia de audio: Frecuencia de audio CVSD y SBC
